TTE® Multidrain:
versickerungsfähige Flächen befestigen,
drei Varianten für jedes Projekt
Versiegelte Flächen heizen sich auf, Regenwasser läuft in die Kanalisation, und viele Befestigungssysteme verschieben sich unter Last. TTE® Multidrain macht es anders: ein lastverteilendes Kunststoffgitter für versickerungsfähige, befahrbare Verkehrsflächen. Das Wasser versickert dort, wo es anfällt, die Fläche bleibt stabil, und eine aufwändige Versiegelung entfällt.
TTE® Multidrain gibt es in drei Varianten. So finden Sie für jedes Projekt die passende Lösung, vom Parkplatz über die Zufahrt bis zur Schwerlastfläche.
TTE® Multidrain gibt es in drei Varianten. So finden Sie für jedes Projekt die passende Lösung, vom Parkplatz über die Zufahrt bis zur Schwerlastfläche.
Geprüft und belegt:
100 % Postconsumer Recyclingkunststoff
Umweltproduktdeklaration
Geprüfte Sicherheit
Belastbarkeit geprüft
Wir produzieren TTE® an unseren hochmodernen Standorten in Deutschland und Belgien nach strengsten deutschen Qualitätsstandards.
Drei Varianten,
eine Familie

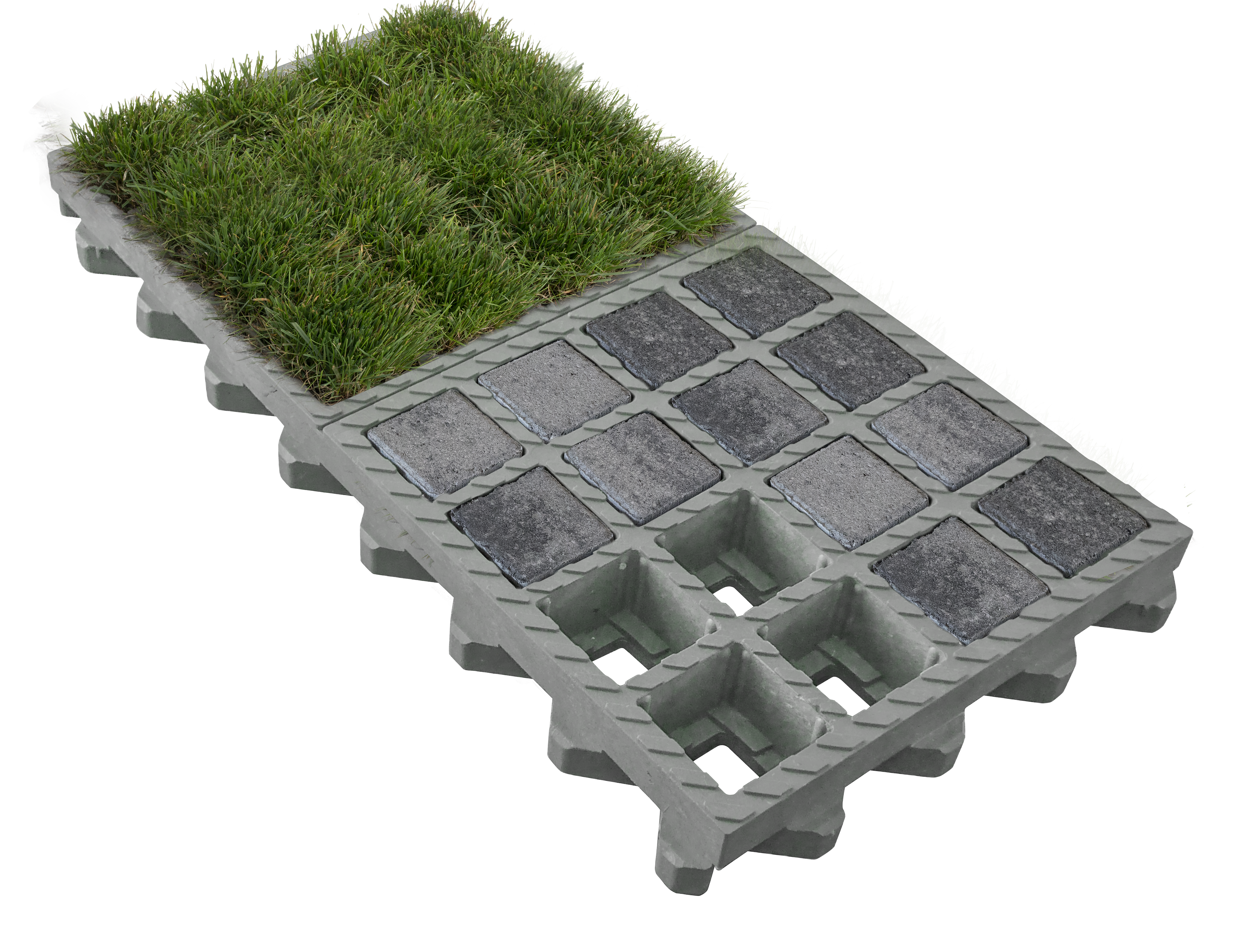

TTE® Multidrain gibt es als zwei Modelle, PLUS und ARC, kombiniert mit zwei Verbundtechnologien. Daraus ergeben sich drei Varianten:
maximale Lastübertragung über 4 Seiten, flexible Verlegemuster, maschinell verlegbar. Nur diese Variante mit TTE® directGREEN.
hohe Belastbarkeit, verschiebesicher, schnelle manuelle Verlegung.

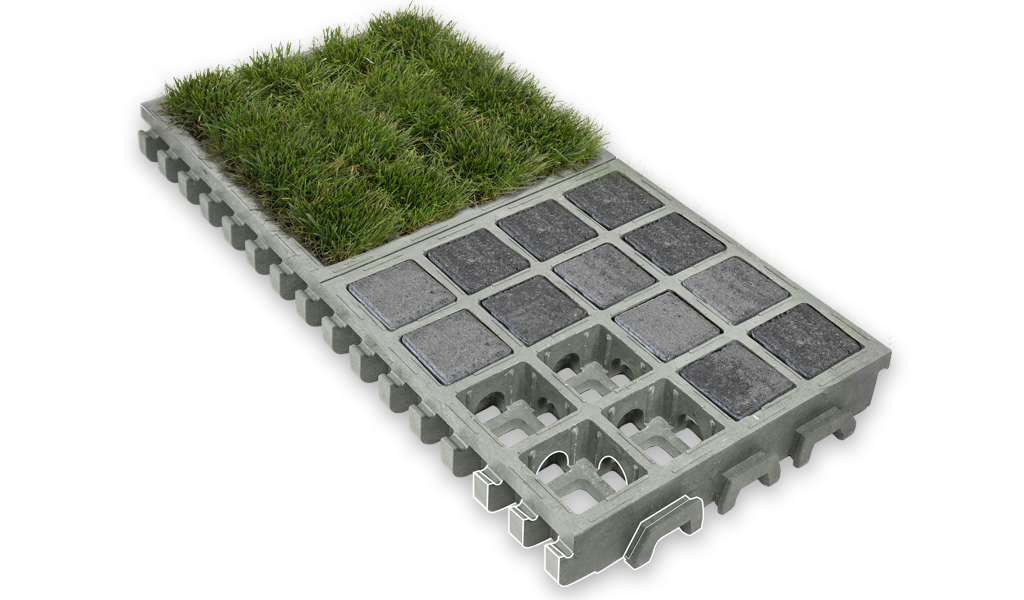

materialreduziert, geringeres Gewicht, bis Bauweise 2.
Warum TTE® Multidrain:
die Systemvorteile
- Wirtschaftlicher Systemaufbau: die flächige Lastverteilung senkt die Anforderungen an Tragschicht und Verdichtung. Das spart Aufbaustärke, Aushub und Material.
- Versiegelungsfrei bauen: Regenwasser versickert dort, wo es anfällt, das entlastet die Kanalisation und kann Niederschlagswassergebühren reduzieren.
- Hoch belastbar: die PLUS-Varianten sind bis Lkw (SLW 60) TÜV-geprüft, auch für Feuerwehrzufahrten. ARC ist für Bauweise 2 ausgelegt, die Prüfung ist in Vorbereitung.
- 100 % Recyclingkunststoff: aus dem Gelben Sack, geprüft auf Ökotoxizität, Schwermetalle und PAK.
- Besser fürs Stadtklima: begrünte Flächen kühlen die Umgebung und binden Feinstaub.
- Wartungsarm und langlebig: ausbau- und wiederverwendbar, geringe Betriebskosten.
So bleibt die Fläche stabil:
die Lastübertragung
Wie stabil eine Fläche unter Last bleibt, hängt vom Verbund der Platten ab. TTE® Multidrain überträgt die Last flächig an die Nachbarplatten, statt sie nur punktuell weiterzugeben.
- Umlaufender Zahnverbund: überträgt die Last über alle vier Seiten. Das ist die maximale Verbundwirkung.

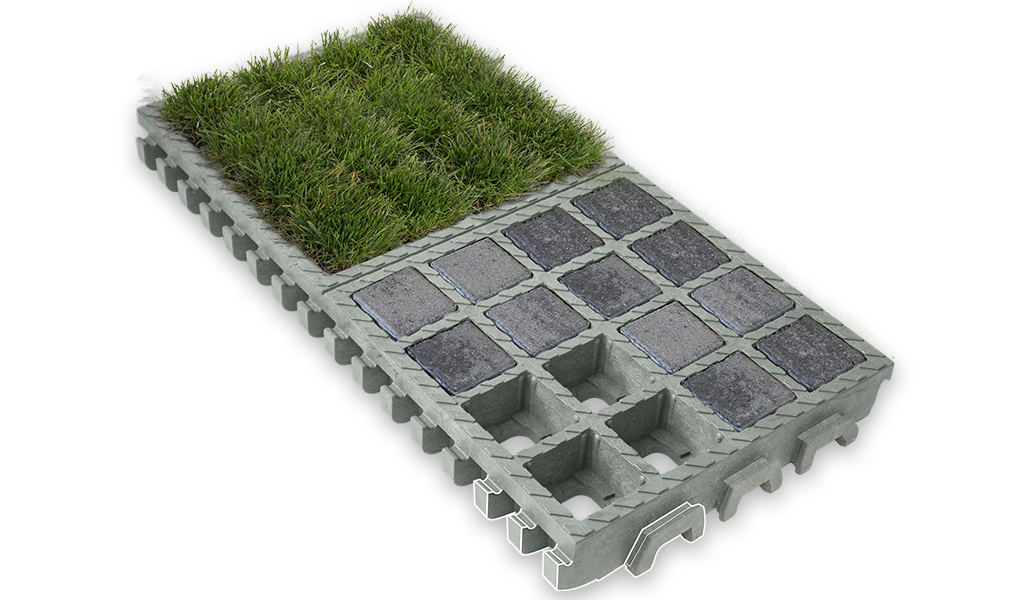

- HexaLock-Scharnierverbund: überträgt die Last über drei Seiten und hält den Verband zu 100 % verschiebesicher.
- Einfache Steck- oder Klicksysteme: verbinden konstruktionsbedingt meist nur zwei aneinanderliegende Seiten. So entsteht keine durchgehende Brückenwirkung.
Dazu kommt die Platte selbst: massiv, mit großer Auflagefläche und hoher Steifigkeit. Sie verteilt die Last wie ein Schneeschuh auf den Untergrund. Das senkt die Anforderungen an Tragschicht und Verdichtung.
Der HexaLock-Scharnierverbund entsteht beim Verlegen von selbst: Platte im Winkel ansetzen, absenken, einrasten. Zum Lösen wieder anheben. Der Scharnierverbund ist zum Patent angemeldet.
Der HexaLock-Scharnierverbund entsteht beim Verlegen von selbst: Platte im Winkel ansetzen, absenken, einrasten. Zum Lösen wieder anheben. Der Scharnierverbund ist zum Patent angemeldet.
Drei Varianten:
welche passt zu Ihrem Projekt?
Alle drei Varianten basieren auf derselben Plattenbasis, dem Grundmaß von 40 x 80 x 6 cm und denselben ökologischen Eigenschaften. Der Unterschied liegt im Verbund, Belastbarkeit und im Einsatzbereich.
| Multidrain PLUS · umlaufender Zahnverbund | Multidrain PLUS · HexaLock-Verbund | Multidrain ARC · HexaLock-Verbund | |
Bauweise 1: | ++ | ++ | +++ |
Bauweise 2: | ++ | +++ | +++ |
Bauweise 3: | +++ | +++ | - |
Begrünung | ++ | ++ | +++ |
Versickerung | ++ | ++ | +++ |
Lastverteilungs-eigenschaften | +++ | +++ | ++ |
Preis | ++ | ++ | +++ |
Verbund | umlaufender Zahnverbund | HexaLock-Scharnierverbund | HexaLock-Scharnierverbund |
Verschiebeschutz | eingeschränkt | 100 % | 100 % |
Einfassung | umlaufend nötig | nur zu anstehenden Flächen | nur zu anstehenden Flächen |
Verlegemuster | flexibel (Ellenbogen, Läufer, Block) | Läuferverband | Läuferverband |
Verlegeart | manuell, TTE® Verlegewerkzeug, maschinell | manuell, TTE® Verlegewerkzeug | manuell, TTE® Verlegewerkzeug |
Schwerlastzertifizierung | ja | ja | ja |
TTE® directPAVE - vorbefüllt | ja | ja | ja |
TTE® directGREEN - vorbegrünt | ja | — | — |
Zertifikate | TÜV, EPD | TÜV, EPD | TÜV, EPD (in Bearbeitung) |
Technische Daten
Multidrain PLUS · | Multidrain PLUS · | Multidrain ARC · | |
Maße (L × B × D) | 800 × 400 × 62 mm | 800 × 400 × 62 mm | 800 × 400 × 62 mm |
Gewicht | ca. 27 kg/m² | ca. 27 kg/m² | ca. 23 kg/m² |
Bauweise | 1 bis 3 (Allrounder) | 1 bis 3 | bis 2 |
Rahmenwandstärke | ca. 20 mm | ca. 20 mm | ca. 20 mm |
Innenwandstärke | ca. 16 mm | ca. 16 mm | ca. 15 mm |
Tragfähigkeit | SLW 60 / LM 1 | SLW 60 / LM 1 | SLW 60 / LM 1 |
Zertifikate | TÜV, EPD | TÜV, EPD | TÜV, EPD (in Bearbeitung) |
TTE® Multidrain ARC ist eine Neueinführung. Einige Prüfungen laufen noch, die entsprechenden Werte kennzeichnen wir als in Vorbereitung.
Nicht sicher, welche Variante zu Ihrem Projekt passt? Wir beraten Sie kostenlos und unverbindlich.
Nicht sicher, welche Variante zu Ihrem Projekt passt? Wir beraten Sie kostenlos und unverbindlich.
Verlegung
Die HexaLock-Varianten werden vor Kopf verlegt, mit der breiten Auflagefläche nach unten, im Läuferverband. Danach wird die verlegte und verfüllte Fläche abgerüttelt, das Setzungsmaß liegt bei ca. 15 bis 20 mm (bei ARC ca. 20 bis 25 mm). An Einfassungen und Einbauten werden die Verbund-Zapfen entfernt.
Die Variante mit umlaufendem Zahnverbund lässt zusätzlich mehr Verlegemuster zu (Ellenbogen-, Läufer- und Blockverband) und eignet sich auch für die maschinelle Verlegung großer Flächen.
Die Variante mit umlaufendem Zahnverbund lässt zusätzlich mehr Verlegemuster zu (Ellenbogen-, Läufer- und Blockverband) und eignet sich auch für die maschinelle Verlegung großer Flächen.

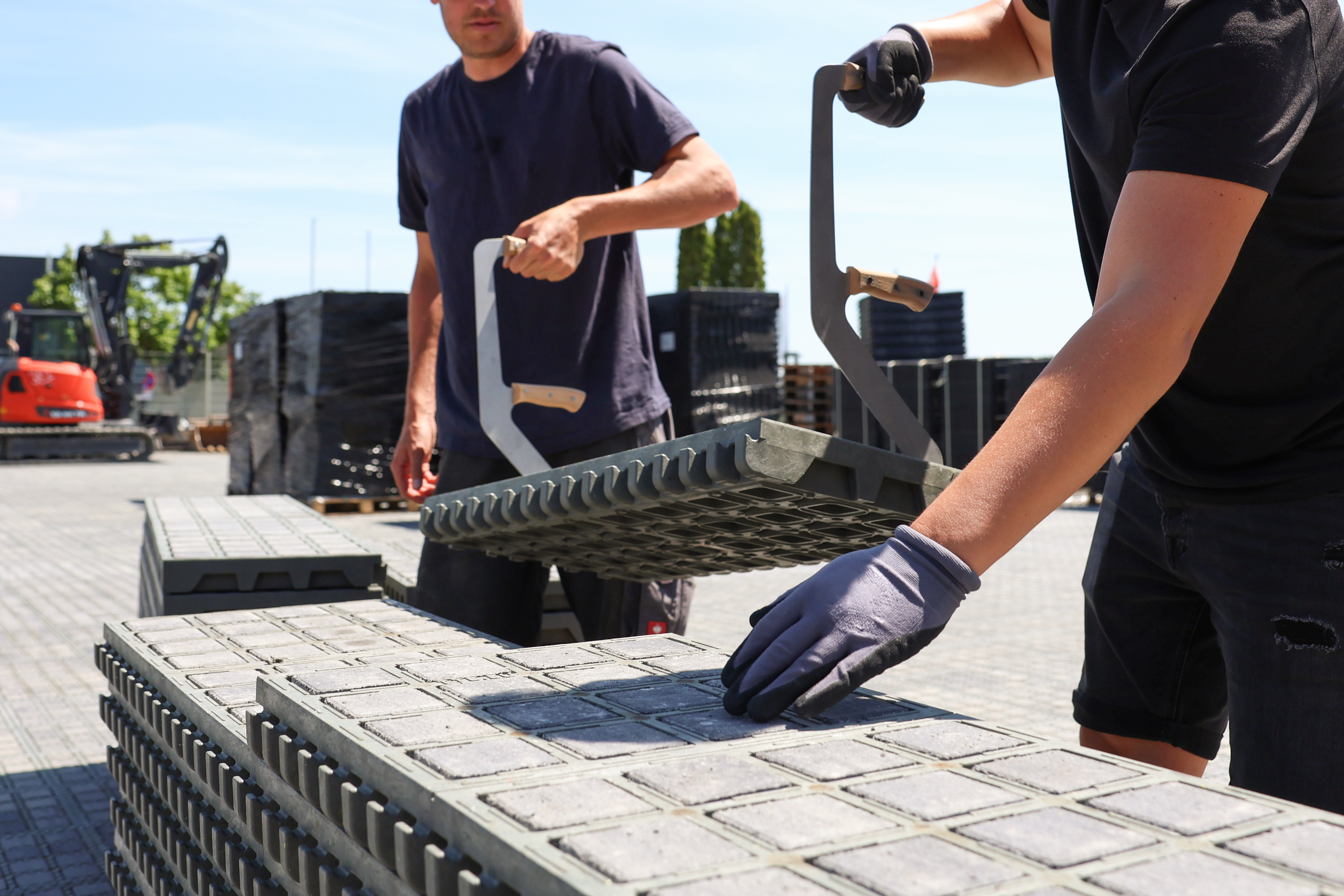

Das TTE® EasyLay für vorbefüllte Platten
Für die vorbefüllten directPAVE-Platten, die es zu allen drei Varianten gibt, gibt es das TTE® EasyLay - ein Handwerkszeug.
Die Platten wiegen fast 30 kg, deshalb wird immer zu zweit verlegt. Das Werkzeug greift die Platte sicher, verteilt das Gewicht auf zwei Personen (ca. 14 kg pro Person) und ermöglicht eine rückenschonende Haltung. So erreichen Sie eine Verlegeleistung, die mit dem maschinellen Verlegen mithält, ohne zusätzlichen Maschineneinsatz.
Systemvorteile und ökologische Wirkweise
TTE® Multidrain befestigt Verkehrsflächen, ohne sie zu versiegeln. Das Wasser versickert dezentral. Das entlastet die Kanalisation, spart Entwässerungseinrichtungen und stärkt Regenwassermanagement, blau-grüne Infrastruktur und Schwammstadt.
Wie hoch die Versickerungsleistung ausfällt, hängt von der Oberfläche ab. Für TTE® PFLASTER ist zum Beispiel ein LWG-geprüfter Wert von bis zu 328.000 l/(s·ha) belegt. Begrünte Flächen kühlen zusätzlich die Umgebung und wirken Hitzeinseln entgegen.
Wie hoch die Versickerungsleistung ausfällt, hängt von der Oberfläche ab. Für TTE® PFLASTER ist zum Beispiel ein LWG-geprüfter Wert von bis zu 328.000 l/(s·ha) belegt. Begrünte Flächen kühlen zusätzlich die Umgebung und wirken Hitzeinseln entgegen.
Technische Daten
| PLUS · Zahnverbund | PLUS · HexaLock | ARC · HexaLock | |
|---|---|---|---|
| Maße (L × B × D) | 800 × 400 × 62 mm | 800 × 400 × 62 mm | 800 × 400 × 62 mm |
| Gewicht | ca. 27 kg/m² | ca. 27 kg/m² | ca. 23 kg/m² |
| Bauweise | 1 bis 3 (Allrounder) | 1 bis 3 | bis 2 |
| Rahmenwandstärke | ca. 20 mm | ca. 20 mm | ca. 20 mm |
| Innenwandstärke | ca. 15 mm | ca. 15 mm | ca. 15 mm |
| Tragfähigkeit | SLW 60, TÜV-geprüft | SLW 60, TÜV-geprüft | SLW 60, Prüfung in Vorbereitung |
| Zertifikate | TÜV + EPD | TÜV, EPD über System | in Vorbereitung |
Material: 100 % Post-Consumer-Recyclingkunststoff, Farbgebung in Grautönen. Geprüft druckstabil nach DIN EN ISO 604, formstabil in Anlehnung an ISO 11359, UV-stabil gemäß DIN 4892-3, witterungsbeständig gemäß DIN EN 438-2, geprüft auf Ökotoxizität sowie auf Schwermetalle und PAK. Beständig gegen Deionat, Benzin, Motoröl, Natronlauge und Salzsäure.
Drei Oberflächen
für jede Fläche
Das Gitter ist die Basis, die Oberfläche bestimmen Sie. So kombinieren Sie Rasen, Pflaster und Splitt oder Kies für Fahrspuren, Gehwege oder Grüninseln.

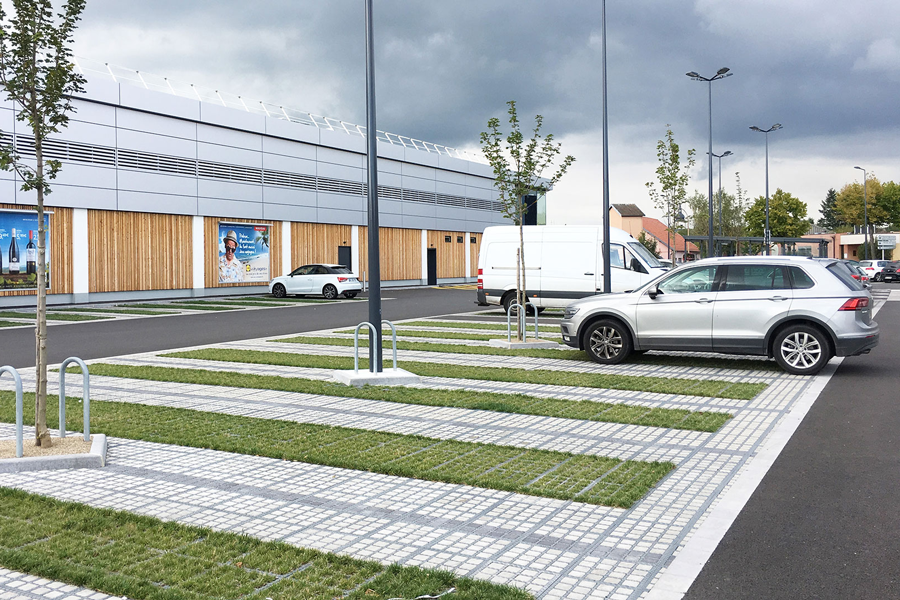

TTE® directGREEN gibt es aktuell nur mit dem umlaufenden Zahnverbund.
Anwendungsbereiche
- Verkehr und Infrastruktur: Parkplätze, Zufahrten, Rettungswege, Feuerwehrzufahrten (DIN 14090).
- Schwerlast und Gewerbe: Lkw- und Busparkplätze, Logistik- und Lagerflächen.
- Stadtgrün und Ökologie: blau-grüne Infrastruktur, Schwammstadt, Baumschutz.
- Reitsport und Tierhaltung: matschfreie, dauerhaft befestigte Paddocks und Ausläufe.
Ausschreibung
und Downloads
Für die Ausschreibung finden Sie hier die Texte und Nachweise zu allen drei Varianten. Sie unterscheiden sich in Gewicht und Massivität, in der Verbundart und in der Belastungsklasse.
TTE® Multidrain PLUS mit HexaLock-Verbund
Kunststoffgitter mit Scharnierverbund, L/B/D 800 × 400 × 62 mm, 25 kg/m² (Mindestgewicht)
TTE® Multidrain ARC mit HexaLock-Verbund
Kunststoffgitter mit Scharnierverbund, L/B/D 800 × 400 × 62 mm, 21 kg/m² (Mindestgewicht)
Lastverteilendes Kunststoffgitter mit formschlüssigem Scharnierverbundsystem für eine versickerungsfähige Verkehrsfläche; liefern und gemäß Einbauanleitung des Herstellers verlegen. Verlegung vor Kopf, breite Auflagefläche nach unten, im Läuferverband, inkl. Abrütteln der verlegten und verfüllten Fläche, Setzungsmaß ca. 15 - 20 mm (ARC: 20 - 25 mm), Entfernen der Verbund-Zapfen an Einfassungen bzw. Einbauten.
Fabrikat: TTE® Multidrain PLUS bzw. ARC mit HexaLock-Verbund oder gleichwertig
Baukonzept: TTE® System oder gleichwertig
TTE® Multidrain PLUS mit HexaLock-Verbund
Kunststoffgitter mit Scharnierverbund, L/B/D 800 × 400 × 62 mm, 25 kg/m² (Mindestgewicht)
TTE® Multidrain ARC mit HexaLock-Verbund
Kunststoffgitter mit Scharnierverbund, L/B/D 800 × 400 × 62 mm, 21 kg/m² (Mindestgewicht)
Lastverteilendes Kunststoffgitter mit formschlüssigem Scharnierverbundsystem für eine versickerungsfähige Verkehrsfläche; liefern und gemäß Einbauanleitung des Herstellers verlegen. Verlegung vor Kopf, breite Auflagefläche nach unten, im Läuferverband, inkl. Abrütteln der verlegten und verfüllten Fläche, Setzungsmaß ca. 15 - 20 mm (ARC: 20 - 25 mm), Entfernen der Verbund-Zapfen an Einfassungen bzw. Einbauten.
Fabrikat: TTE® Multidrain PLUS bzw. ARC mit HexaLock-Verbund oder gleichwertig
Baukonzept: TTE® System oder gleichwertig
Für die Variante mit umlaufendem Zahnverbund läuft der Ausschreibungstext über den Ausschreibungsmanager.
FAQ – Häufige Fragen zu TTE® Multidrain
PLUS ist die massive Variante und ein bewährter Allrounder für Bauweise 1 bis 3. ARC ist leichter und günstiger, hat seitliche Aussparungen für mehr Begrünung und Versickerung und ist für Bauweise 2 ausgelegt. PLUS gibt es mit umlaufendem Zahnverbund oder mit HexaLock-Verbund, ARC mit HexaLock-Verbund.
Für einen bewährten Allrounder mit maximaler Lastübertragung und maschineller Verlegung: PLUS mit umlaufendem Zahnverbund. Für verschiebesichere, schnelle Verlegung: PLUS mit HexaLock-Verbund. Für leichte, günstige und besonders grüne Flächen: ARC. Wir beraten Sie gerne projektbezogen.
Der umlaufende Zahnverbund überträgt die Last über alle vier Seiten und lässt die meisten Verlegemuster zu. Der HexaLock-Scharnierverbund überträgt die Last über drei Seiten, hält den Verband zu 100 % verschiebesicher und ist besonders schnell und einfach zu verlegen.
Ja. Das Wasser versickert direkt durch die offene Struktur und die Fugen, statt sich an der Oberfläche zu sammeln. So entstehen keine Pfützen, und die Fläche bleibt auch nach Regen gut begeh- und befahrbar. Voraussetzung ist ein fachgerechter, wasserdurchlässiger Aufbau, den wir passend zu Ihrem Boden planen.
Ein fachgerechter Aufbau ist erforderlich, ganz ohne Unterbau geht es nicht. Dank der flächigen Lastverteilung fallen die Anforderungen an Tragschicht und Verdichtung aber geringer aus als bei starren Systemen.
Das hängt von der Oberfläche ab: TTE® GRÜN mit Substrat und Begrünung, TTE® PFLASTER mit Pflastersteinen, TTE® MINERAL mit Splitt oder Kies.
Die PLUS-Varianten sind TÜV-geprüft und bis Lkw (SLW 60 nach DIN 1072, bis 20 t Achslast) befahrbar. Für ARC ist die Prüfung in Vorbereitung, die Variante ist für Bauweise 2 ausgelegt.
Nein, TTE® Multidrain ist eine versiegelungsfreie Lösung. Das Wasser versickert dezentral. Legen Sie die technischen Nachweise am besten dem Bauantrag bei, da Versiegelungsfragen lokal geregelt werden.
ARC ist neu im Programm, die Produktion ist gestartet. Einige Prüfungen und Zertifikate sind noch in Vorbereitung. Sprechen Sie uns zur aktuellen Verfügbarkeit gerne an.
Ja. Wichtig sind eine Räumschaufel mit Gummi- oder GFK-Kante und eine zur Traglast passende Bauweise.
Der Preis hängt von Variante, Fläche und Bauweise ab. ARC ist günstiger als PLUS. Für ein belastbares Angebot rechnen wir Ihr Projekt gerne konkret durch.
